Un bloc de filtration intégré est un local technique compact pour piscine. Il peut avoir plusieurs appellations selon les fabricants, le type de filtre et l’endroit où il s’installe dans le bassin : mur filtrant, groupe de filtration monobloc, bloc de filtration de piscine intégré, filtration de paroi, escalier filtrant, etc.

Peu importe comment il est appelé, le principe est toujours le même. Il contient tous les éléments nécessaires à la filtration d’un bassin : skimmer, buse de refoulement, pompe de circulation, filtre. De taille réduite, il peut s’installer sur piscine neuve ou en rénovation sur certains types de bassin.

Quelles sont les caractéristiques d’un bloc de filtration intégré ? Quelles sont les piscines concernées ? Est-ce intéressant ? Autant de points que nous abordons dans cet article.

Mur Filtrant GS14 par Filtrinov

Les Caractéristiques d’un Groupe de Filtration Intégré pour Piscine

Ce type d’appareil a commencé à voir le jour au siècle dernier. Il fait partie de l’ADN de certaines piscines (Desjoyaux par exemple) et certains fabricants d’équipements en ont fait un spécialité (Filtrinov par exemple).

L’épuration de l’eau peut être à base de poches filtrantes ou de cartouches filtrantes.

Anatomie et Fonctionnement d’un Groupe de Filtration Monobloc

Anatomie et fonctionnement d’une filtration intégrée pour piscine

Le local technique (1) contient une pompe (2) qui aspire l’eau par le skimmer équipé d’un ou plusieurs filtres à cartouche ou à poche (4) et par l’aspiration basse (7) qui sert à aspirer l’eau profonde. Une fois filtrée (3) l’eau est renvoyée dans le bassin via une buse de refoulement (5). Le groupe peut être équipé d’un projecteur (6).

Tous les éléments nécessaires pour filtrer correctement une piscine y sont. Selon les modèles et les fabricants, il peut aussi contenir d’autres équipements : projecteur, système de nage à contre courant, régulateur de pH , électrolyseur de sel, by pass pour chauffage.

Les modules de filtration monobloc s’adressent plutôt aux piscines enterrées. L’installer sur piscine hors sol est possible uniquement si les parois sont assez résistantes et permettent le type d’installation souhaité.

Installation à Cheval sur une Paroi

Il peut s’installer à cheval sur une paroi. Ce type d’installation est possible en construction ou en rénovation sur piscines enterrées à parois verticales rigides (panneaux, blocs à bancher, coffrage perdu, etc), peu importe le revêtement intérieur (liner, carrelage, enduit, etc). Sur piscine hors sol, il faut des parois rigides et un support pour la partie externe.

Dans ce contexte, le groupe est très visible.

  • FILTRINOV Groupe filtrant MX18 avec Electrolyseur au sel et Régulateur PH
    Groupe de filtration monobloc MX18 C0E PH avec electrolyseur au sel et régulateur PH pour piscines (jusqu'à 80 m3 max.) Nos groupes de filtration modulables peuvent accueillir les options intégrales ci-dessous même plusieurs années après installation. Equipement standard A / Capot amovible muni d'une sécurité mécanique B / Boîtier de commande pour la filtration (automatique ou manuel) et l'éclairage. C / Partie enterrée regroupant : la pompe de filtration (18 m3/h) les équipements optionnels D / Deux cartouches de filtration amovibles avec paniers ramasse feuilles E / Balnéothérapie (bouton de régulation d'air) F / Skimmers, deux ouvertures pour l'aspiration d'eau G / Buse de refoulement gros débit orientable H / Projecteur LED blanc (Led couleurs en option) Les options sur le MX C0E PH Électrolyseur au sel Il n'est plus nécessaire de rajouter et de doser périodiquement des produits de traitements. Composée d'une cellule et de sa carte électronique, d'un coffret électrique spécial électrolyseur et d'un transfo 2x24V. Régulateur de PH Composé d'une pompe périlstatique, d'une sonde, d'un injecteur et d'une carte électronique. Caractéristiques techniques MX18 MX25 Pompe de filtration Puissance moteur 0,75 kW (1 ch) Puissance moteur 1,1 kW (1,5 ch) Débit 18 m3/h 25 m3/h Pompe nage à contre-courant Identique à la pompe de filtration. Puissance moteur : 0,75 kW Débit obtenu : 36 m3/h Identique à la pompe de filtration. Puissance moteur : 1,1 kW Débit obtenu : 50 m3/h Filtre Deux filtres à cartouche Finesse de filtration 25 microns Surface de filtration 9 m2 Eclairage Projecteur LED (blanc ou couleur) Electrolyseur à sel Système de nettoyage à inversion de polarité – 4 g de sel/litre Coque Réalisation en matériaux ABS – PMMA Thermoformé Plan côté des MX (gamme complète) Schéma de principe d'un MX C0E PH Télécharger la fiche MX18 C0E PH Télécharger la fiche descriptive MX18 Télécharger la notice d'installation et d'utilisation Télécharger le catalogue Filtrinov
  • 2 CARTOUCHES DE FILTRATION POUR BLOC FILTRINOV MX18 ET MX25
    2 cartouches de filtration pour bloc Filtrinov MX18 ET MX25. Hauteur : 390 mm. Diamètre ext : 175 mm. Partie supérieure fermée avec anse.Partie inférieure en PVC noir avec ouverture centrale; diamètre ouv : 72 mm. SC-FIL-051-0028 Générique 2.600000 2 cartouches de filtration pour bloc Filtrinov MX18 ET MX25. Hauteur : 390 mm. Diamètre ext : 175 mm. Partie supérieure fermée avec anse.Partie inférieure en PVC noir avec ouverture centrale; diamètre ouv : 72 mm.
  • FILTRINOV Groupe filtrant MX18 avec Nage contre courant et Vanne 3 voies
    Groupe de filtration monobloc MX18 CNO VT avec nage contre courant et vanne 3 voies pour piscines (jusqu'à 80 m3 max.) Nos groupes de filtration modulables peuvent accueillir les options intégrales ci-dessous même plusieurs années après installation. Equipement standard A / Capot amovible muni d'une sécurité mécanique B / Boîtier de commande pour la filtration (automatique ou manuel) et l'éclairage. C / Partie enterrée regroupant : la pompe de filtration (18 m3/h) les équipements optionnels D / Deux cartouches de filtration amovibles avec paniers ramasse feuilles E / Balnéothérapie (bouton de régulation d'air) F / Skimmers, deux ouvertures pour l'aspiration d'eau G / Buse de refoulement gros débit orientable H / Projecteur LED blanc (Led couleurs en option) Les options sur le MX CNO VT Nage à contre courant Assurée par une deuxième pompe, indépendante à la filtration, et pilotée à l'aide d'un bouton pneumatique. Composée d'un réseau hydraulique, d'une pompe et d'un coffret électrique spécial NCC. Vanne 3 voies (By-Pass) Utilisée pour la dérivation du refoulement vers un chauffage (ex : pompe à chaleur). L'option est composée d'une vanne 3 voies (dérivation vers l'entrée de la pompe à chaleur) et d'un Té fileté (pour le raccordement de la sortie de la pompe à chaleur). Caractéristiques techniques MX18 MX25 Pompe de filtration Puissance moteur 0,75 kW (1 ch) Puissance moteur 1,1 kW (1,5 ch) Débit 18 m3/h 25 m3/h Pompe nage à contre-courant Identique à la pompe de filtration. Puissance moteur : 0,75 kW Débit obtenu : 36 m3/h Identique à la pompe de filtration. Puissance moteur : 1,1 kW Débit obtenu : 50 m3/h Filtre Deux filtres à cartouche Finesse de filtration 25 microns Surface de filtration 9 m2 Eclairage Projecteur LED (blanc ou couleur) Electrolyseur à sel Système de nettoyage à inversion de polarité – 4 g de sel/litre Coque Réalisation en matériaux ABS – PMMA Thermoformé Plan côté des MX (gamme complète) Schéma de principe d'un MX CNO VT Télécharger la fiche MX18 CN0 VT Télécharger la fiche descriptive MX18 Télécharger la notice d'installation et d'utilisation Télécharger le catalogue Filtrinov

Installation dans une Paroi (Mur Filtrant) ou un Escalier

Ce type d’installation est possible en construction ou en rénovation sur piscines enterrées à parois verticales rigides (panneaux, blocs à bancher, coffrage perdu), peu importe le revêtement intérieur (liner, carrelage, enduit). Ce n’est pas possible sur les kits de piscines hors sol.

Dans ce contexte, le groupe est masqué dans la structure. A noter que l’escalier filtrant est un cas particulier

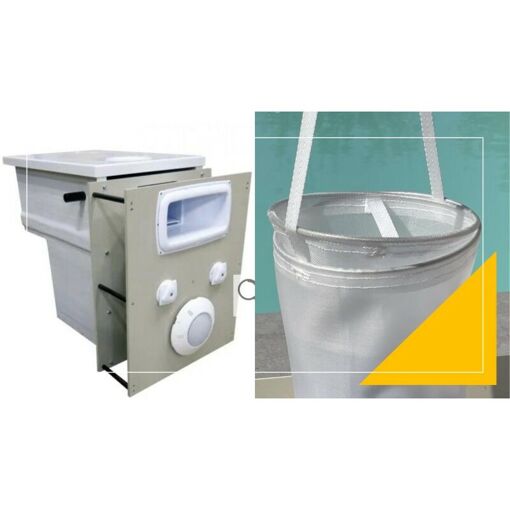

  • Filtrinov Mur filtrant Filtrinov : GS14 5/25 + électrolyseur sel
    Voici la dernière nouveauté de chez Filtrinov, le mur filtrant tout en 1 avec sa partie à insérer dans la structure avec un panneau qui comprend les pièces à sceller et un local technique derrière avec votre système de filtration.Ce mur filtrant est idéal pour les piscines avec bloc polystyrène, vo
  • Crystal Filter Filtre SPCF-210 Compatible Filtrinov® MX18 MX25 GS14 (Lot de 2)
    Filtre Crystal Filter, modèle SPCF-210. Filtre compatible Filtrinov MX18 MX25 GS14. Cartouche filtre piscine. Vendu en lot de 2. Hauteur : 36,5 cm. Diamètre : 17,5 cm. Correspondance avec les cartouches : UNICEL C-7411.

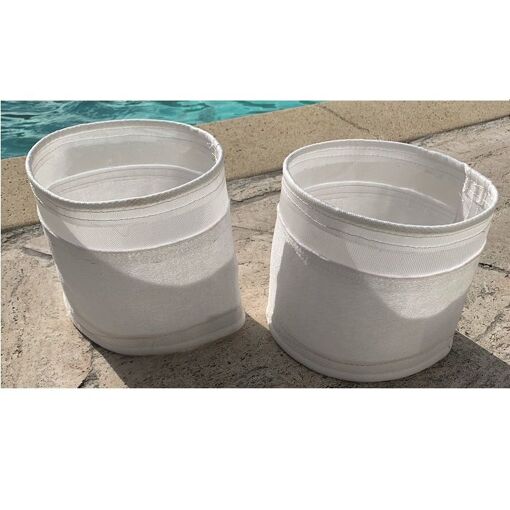

  • FILTRINOV Cartouche filtrante pour mur filtrant gs14

Hormis les cas où il faut installer une canalisation d’évacuation des eaux, ce système supprime donc l’obligation de poser un réseau de tuyauterie complexe.

Par rapport à une filtration avec une plomberie traditionnelle, ce système a des avantages mais il n’est pas sans défaut.

Avantages d’une Filtration Intégrée

  • Taille réduite et principe du « tout-en-un ».
  • Mise en place plus simple et facile qu’une filtration avec tuyauterie traditionnelle.
  • Pas de pertes de charge, ni de risque de fuites invisibles car il y a très peu de canalisations entre la pompe de circulation et l’eau du bassin.
  • Accès et entretien facile du bloc technique (ouvrir une trappe).
  • Sécurité : Possibilité de verrouiller la trappe d’accès. Coupe circuit électrique dès que le capot est ouvert.
  • Pertinent sur certaines constructions et rénovations de bassins.
  • Possibilité d’avoir une installation complète contemporaine avec filtration + traitement au sel + chauffage PAC.

Inconvénients d’une Filtration Intégrée

  • L’installation à cheval n’est pas très sexy.
  • Ne fonctionne qu’avec des cartouches ou des poches, ce qui peut être un handicap pour les eaux trop calcaires ou pour certains traitements (floculants). Dans ces cas, il pourra être difficile de maintenir une eau claire et cristalline.
  • Taille réduite et installation peu évolutive si besoin.
  • Brassage de l’eau qui ne conviendra pas pour un bassin trop grand ou à la forme libre et complexe. Il est possible d’installer 2 groupes de filtration mais ça revient alors plus cher qu’une filtration traditionnelle.
  • Peut laisser des zones mortes dans le bassin.
  • Pas de bonde de fond, donc pas d’aspiration de fond.
  • Prix élevé à mesure que l’on rajoute les options.

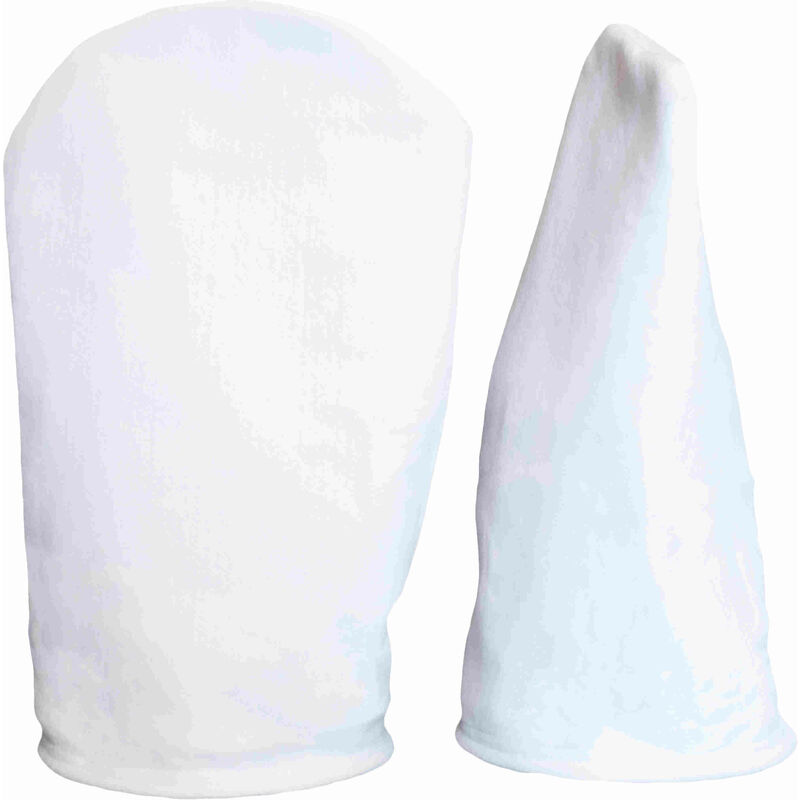

  • PFP Poche filtrante x 2 Compatible avec Piscine Filtrinov MX18 / MX25 - 10 microns
  • Poche Filtrante x 2 Compatible avec Piscine Filtrinov MX18 / MX25-25 microns
    Lot de 2 poches filtrantes </br> Compatibles avec Filtrinov MX18 / MX25, Racer 20, Axéo, Aquinox Plus efficaces et faciles que les cartouches filtrantes d'origine Dimensions 42 cm x 19 cm Finesse de filtration 25 microns pour un entretien régulier
  • FILTRINOV Groupe filtrant MX25 standard
    Groupe de filtration monobloc MX25 C00 pour piscines (jusqu'à 110 m3 max.) Nos groupes de filtration modulables peuvent accueillir les options intégrales ci-dessous même plusieurs années après installation. Equipement standard A / Capot amovible muni d'une sécurité mécanique B / Boîtier de commande pour la filtration (automatique ou manuel) et l'éclairage. C / Partie enterrée regroupant : la pompe de filtration (25 m3/h) les équipements optionnels D / Deux cartouches de filtration amovibles avec paniers ramasse feuilles E / Balnéothérapie (bouton de régulation d'air) F / Skimmers, deux ouvertures pour l'aspiration d'eau G / Buse de refoulement gros débit orientable H / Projecteur LED blanc (Led couleurs en option) Caractéristiques techniques MX18 MX25 Pompe de filtration Puissance moteur 0,75 kW (1 ch) Puissance moteur 1,1 kW (1,5 ch) Débit 18 m3/h 25 m3/h Pompe nage à contre-courant Identique à la pompe de filtration. Puissance moteur : 0,75 kW Débit obtenu : 36 m3/h Identique à la pompe de filtration. Puissance moteur : 1,1 kW Débit obtenu : 50 m3/h Filtre Deux filtres à cartouche Finesse de filtration 25 microns Surface de filtration 9 m2 Eclairage Projecteur LED (blanc ou couleur) Electrolyseur à sel Système de nettoyage à inversion de polarité – 4 g de sel/litre Coque Réalisation en matériaux ABS – PMMA Thermoformé Plan côté des MX (gamme complète) Schéma de principe d'un MX C00 Télécharger la fiche MX25 C00 Télécharger la fiche descriptive MX25 Télécharger la notice d'installation et d'utilisation Télécharger le catalogue Filtrinov

Dans Quels Cas Choisir une Filtration Monobloc ?

En construction :

  • Si vous passez par un fabricant ou installateur qui utilise ce procédé de filtration pour ses bassins, que ce soit en prêt à plonger ou non.
  • Bassin auto-construit ou non, enterré ou semi-enterré, avec au moins une paroi verticale rigide, de taille petite à moyenne, de forme simple et pour lequel on ne veut pas ou on ne peut pas installer de filtration traditionnelle.

En rénovation :

  • Sur un bassin existant enterré en dur qu’on transforme en piscine.
  • Si c’est l’option la plus simple sur une vieille piscine avec filtration traditionnelle qui a très mal vieillie et qui serait trop coûteuse à remettre en état autrement.

Dans tous les cas,

Avant de vous lancer, prenez note des notices et pré-requis techniques fournis par les fabricants : revêtement, type de parois, dimensions, type d’eau, de traitement désinfectant, etc.

Il faut vous assurer que votre projet de bassin est compatible avec ce type de filtration.

Renseignez-vous auprès des entreprises qui utilisent ce type de procédé et posez leur vos questions. Comparez les types de local technique pour piscine, les prix, les technologies, les modèles et les options avant de faire votre choix.
