Comment Bien Choisir la Pompe de Filtration pour sa Piscine ?

mis à jour le 1 mars 2021 — 7 commentaires

Vous n’avez pas d’autre choix que de choisir la meilleure pompe possible pour votre piscine. Comme c’est le cœur du système de filtration de votre piscine, vous devez consacrer le temps nécessaire pour comprendre leur fonctionnement et comparer les modèles avant de faire un choix.

Les meilleures pompes tiennent 10 ans minimum. Certaines personnes arrivent à les garder beaucoup plus longtemps. Vous n’avez aucun intérêt à acheter une pompe premier prix ou qui ne correspond pas à votre besoin.

Plusieurs paramètres techniques sont à considérer. Une fois que l’on comprend les enjeux et que l’on sait calculer la puissance et la capacité nécessaire pour sa piscine, il ne reste plus qu’à choisir entre des options de confort et des préoccupations économiques.

Cet article présente tous les points de contrôle et les compromis à faire pour trouver le modèle qui vous correspondra le mieux.


Fonctionnement Pompe Filtration Piscine

Commençons par un rappel sur le principe de fonctionnement d’une pompe de filtration pour piscine.

La pompe de filtration aspire l’eau du bassin via les skimmers, la bonde de fond et la prise balai. Il y a toujours au moins un skimmer. La bonde de fond et la prise balai ne sont pas présentes sur tous les bassins.

L’eau arrive sous vide, tractée par une turbine en plastique ou en laiton qui est reliée à un arbre, lui même entraîné par un moteur électrique.

L’eau est ensuite poussée sous pression dans le filtre avant d’être refoulée dans le bassin par les buses de refoulement.


Pour ce faire, elle possède :

Vue en coupe – Fonctionnement d’une pompe de filtration pour piscine

1- Une turbine, sorte de rotor qui entraîne l’eau.
2- Un pré-filtre pour le passage de l’eau dans un panier (certains modèles n’ont pas de préfiltre).
3- Un panier où sont stockées les impuretés pouvant bloquer la turbine et colmater le filtre.
4- Un couvercle étanche (joint) avec un regard transparent pour voir le passage de l’eau et le nombre de déchets collectés.
5- Un moteur électrique qui entraine la turbine.
6- Des entrées/sorties reliées à la filtration par des raccords.

Voici quelques indications de tarifs sur des pompes Astral.

  • Astral Pompe de filtration piscine New Europa Astral
    Pompe de filtration piscine New Europa d'AstralLa pompe de piscine New Europa est fabriquée en Europe. Elle vient en remplacement direct de l'ancienne pompe Europa d'Astral Pool sans modification.La pompe New Europa est centrifuge auto-amorçante et possède un panier de préfiltre avec une grande capacité. Ce préfiltre est équipé d'un couvercle transparent en polycarbonate qui vous permettra en un coup d'oeil de vérifier si celui-ci est toujours propre. Son serrage se fait grâce à 2 manettes faciles d'accès.Les matériaux utilisés pour sa conception sont de très bonne qualité, ce qui lui garantit une excellente durée de vie. Le moteur étant fermé, cette pompe de piscine est extrêmement silencieuse.Cette pompe est compatible avec un traitement par électrolyse au sel.Avantages de la pompe New EuropaPompe auto-amorçantePréfiltre avec couvercle transparentPanier de préfiltre grande capacitéCorps de pompe en polypropylène renforcé avec fibre de verreTurbine en Noryl avec arbre en acier inoxydableGarniture mécanique en graphite pur et céramiqueMoteur fermé, absolument silencieuseConnexions avec filetage extérieur à 2 ¾
  • Astral - Pompe Filtration Astral Europa 1 Cv Mono 15,4 M3/h
    Pompe de filtration piscine Astral Europa 1 CV Monophasée Débit: 15.4m3/h Filtre à couvercle transparent en polycarbonate (permet une visibilité du panier du préfiltre) Auto-amorçante, préfiltre grande capacité. Entrée et sortie 2" Corps de pompe en polypropylène renforcé avec de la fibre de verre, résiste aux produits chimiques de la piscine
  • Pompe filtration Astral EUROPA 1 cv Mono 15,4 m3/h

4 Règles de Base pour Choisir une Pompe de Filtration de Piscine

L’enjeu est de trouver une pompe qui permette de fournir un débit minimal par rapport au volume d’eau de la piscine et aux contraintes physiques du réseau hydraulique.

1- Connaître le volume d’eau à filtrer

Connaître le volume total d’eau à filtrer est la première étape.

On peut l’exprimer en m3 (mètre cube) ou en litres, sachant que 1 m3 = 1000 litres.
Il est fourni avec les piscines standards ou en kit. Sinon il faut savoir le calculer.

C’est une donnée de base à connaître que vous utiliserez tout le temps.

Calculer la profondeur moyenne de la piscine

Profondeur moyenne = (hauteur d’eau max + hauteur d’eau min) / 2

Calculer le volume d’eau du bassin

Piscine Rectangulaire / Carrée = Longueur x Largeur x Profondeur moyenne

Exemple : 8m x 4m x 1.7m = 54.4 m³ (ou 54 400 litres, à arrondir à 55 m³ ou 55 000 litres d’eau)

Piscine ronde = Diamètre x Diamètre x Profondeur moyenne x 0,78

Piscine ovale = Longueur x Largeur x Profondeur moyenne x 0,89

Piscine de forme libre arrondie = Grande longueur x Grande largeur x Profondeur moyenne x 0,85

Piscine de forme libre = Calculer chaque volume géométrique élémentaire et les additionner

Pour plus de détails sur ce point, vous pouvez consulter cet article détaillé sur le calcul du volume d’eau d’une piscine.

Le résultats des calculs précédents permettent de répondre à la question suivante. Si je veux que mon bassin soit entièrement filtré en 2, 3, 4, 5 ou 6 heures, quel débit minimal de pompe dois-je choisir ?

2- Calculer les pertes de charge du réseau hydraulique

Ensuite, il faut intégrer les pertes de charge dans son calcul.

On entend par pertes de charge, tout ce qui va ralentir la course de l’eau entre les skimmers (entrée) et les buses de refoulement (sortie).

Il s’agit d’abord des équipements de la piscine : chauffage, taille du filtre, régulateurs automatiques de pH, chlore, nombre de skimmers, etc…

Il s’agit ensuite du combo « diamètre + longueur » des canalisations entre la piscine et la pompe. Plus le local technique est éloigné de la piscine, plus il y a de pertes de charge.

En fonction de tous ces éléments, le débit et la vitesse réelle de l’eau va varier à la baisse.

Une pompe indiquant 15 m3/h à 1 Bar de pression, peut ainsi ne fournir que 10 à 12 m3/h selon la configuration de la piscine sur laquelle on l’installe. C’est ce que l’on appelle une perte de charge.

Elles peuvent être indiquées ou non, selon les fabricants. Dans tous les cas, vous devez en avoir une idée précise.

Plus de détails ici pour calculer et prévoir les pertes de charge de votre piscine.

3- En déduire le débit minimal que la pompe doit fournir

Entre le volume d’eau à filtrer et les pertes de charges, vous pouvez maintenant en déduire un débit minimal pour la pompe.

Le seul critère à considérer ici est le temps que vous voulez allouer à un cycle complet de filtration de l’eau. Il est généralement préconisé de pouvoir filtrer toute l’eau du bassin en 4 heures maximum.

Débit de filtration (m3/h) = Volume d’eau du bassin en mètres cube / 4 heures
Le résultat est à multiplier par 1,2 ou 1,3 s’il y a des pertes de charges.

Plus de détails ici sur les formules de calcul du débit minimal.

Ainsi pour un bassin de 60 m3
– avec peu ou pas de pertes de charges : pompe 15 m3/h.
– avec pertes de charge moyenne : pompe 18 m3/h.
– si forte perte de charge : pompe 21 m3/h.

4- Vérifier le rapport débit / pression de la pompe

Le débit annoncé pour une pompe n’est vrai que pour un niveau de pression donné

Une pompe est plus ou moins puissante. Son débit et sa consommation électrique varient selon les modèles.

Mais une même pompe sera plus ou moins puissante selon le niveau de pression du réseau hydraulique.

Cette indication est normalement inscrite sur une plaque à même la pompe (pompes Hayward par exemple).

Si elle n’y est pas, méfiez-vous et vérifiez la présence d’une courbe de performance !

Vérifiez la courbe de performance de la pompe

Les constructeurs sérieux et les fabricants réputés accompagnent leur produit d’une fiche signalétique appelée courbe de performance. C’est un graphique qui énonce clairement le rapport entre débit et niveau de pression.

Le débit varie en fonction du niveau de pression. Et inversement, la pression varie en fonction du débit. Ce graphique donne des indications précieuses sur la puissance réelle de la pompe. Si cette fiche n’est pas fournie, passez-votre chemin !

performance pompe piscine
Indicateur de performance de pompes de piscine

Le niveau de pression est à gauche (en ordonnée). Il peut être indiqué en Bar ou millibar (mb) ou en Hauteur Manométrique que l’on mesure en Mètre de Colonne d’Eau (MCE ou M ou m). Ainsi 1 Bar = 10 MCE (ou 10M).

Le débit est en ligne (en abscisse), exprimé en m3/h ou en litres/heure ou litres par minute ou encore en litres par seconde.

20 m3 / heure = 20000 litres / heure = 333,33 litres / minute = 5,55 litres / seconde.

Parfois la consommation électrique associée à un débit donné est aussi consignée sur le graphique.

Il faut donc vérifier le débit à différents niveaux de pression. Quand le filtre est encrassé ou en phase de colmatage, la pression et le débit descendent. Le but est de s’assurer que la pompe restera assez puissante même en cas de baisse de pression.

Exemple
Une piscine avec un filtre à sable avec condition de pression normale à 1,2Bars.
Et une pression de 0,8 Bar quand le filtre est encrassé.
Si vous avez une pompe avec un débit de 20 m3/h à 1,2 Bars (ou 12 mCE), alors votre pompe ne pourra fournir que du 13 ou 15 m3/h à 0,8 Bars. Il faut consulter la courbe de performance pour avoir la valeur exacte.

Voici quelques indications de tarifs sur des pompes Hayward.

  • HAYWARD Pompe filtration Hayward Max Flo 1 CV Mono 13 m3/h
    Pompe de filtration piscine Hayward Max Flo 1 CV Mono 13 m3/h - Modèle SP1811HW161 Performante et durable Silencieuse, excellent rendement, faible consommation électrique. LES PLUS Design compact, idéale pour des locaux techniques exigus Excellent rapport qualité prix Entrée et sortie taraudées à 1,5'' Convient pour tous types de bassins jusqu'à 95 m3 Caractéristiques techniques Référence Type (CV) E/S Débit eau (m3/h) Puissance Absorbée P1 (W) Puissance Restituée P2 (W) Ampérage (A) SP1806HW81 1/2 Mono 1,5
  • Hayward - Pompe Filtration Piscines Hayward Powerline 0,33 Cv Mono
    Pompe powerline 0,33 cv mono
  • Pompe filtration piscine Hayward Super Pump mono 1 cv 15,5 m3/h 2

Les Autres Critères pour Choisir une Pompe de Filtration

Consommation électrique

En fonction du débit et de la pression, la consommation électrique peut beaucoup varier d’un modèle à un autre. L’impact direct est le montant de vos factures d’électricité. Il faut trouver un compromis.

Pour rappel, en pleine période d’exploitation (été), une filtration fonctionne au moins 10 à 12 heures par jour, et parfois en continu (chauffage par pompe à chaleur par exemple).

Partant de ce constat, l’industrie a développé des pompes à double vitesse et des pompes à vitesse variable qui sont très pratiques pour les grandes piscines et celles qui sont semi-hivernées.

Type d’alimentation

Les pompes de filtration peuvent être monophasées ou triphasées.

Vérifiez toujours la compatibilité des branchements électriques avec votre installation électrique. C’est une question de sécurité.

Privilégiez un modèle avec préfiltre intégré

Certaines pompes sont équipées d’un panier filtrant dont le rôle est similaire au panier des skimmers. Il collecte et stocke certaines impuretés que le skimmer laisse passer.

L’intérêt de ce dispositif est de protéger le filtre du colmatage et de retarder au maximum le nettoyage du filtre (backwash).

Il est pertinent de privilégier ce type de pompe car vous économiserez plusieurs centaines, sinon milliers, de litres d’eau par an.

Niveau sonore

Les pompes sont plus ou moins bruyantes. Et au fur et à mesure qu’elles vieillissent, elles peuvent se mettre à faire des bruits nouveaux et bizarres.

Si le local technique est proche du bassin, de vos voisins ou de la plage / terrasse où vous avez l’habitude de manger vos grillades et de réunir des proches, c’est un critère à prendre aussi en considération.

Vérifier le niveau de décibels de la pompe est un réflexe dont vous vous féliciterez à l’usage.

Voici quelques indications de tarifs sur des pompes Pentair.

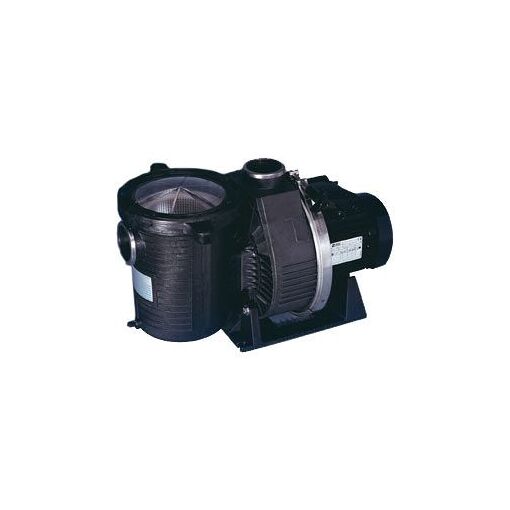

  • PENTAIR WATER Pompe filtration UltraFlow 3 CV Tri 30 m3/h
    Pompe de filtration piscine Pentair UltraFlow 3 CV Triphasé 30 m3/h 2,20 kW - Modèle P-UFL-303 Ultra-efficace, ultra-silencieux et ultra-fiable Pompe haut de gamme qui permet le recyclage de l'eau de votre piscine. L'UltraFlow peut se targuer de performances éco-énergétiques, d'une grande facilité de maintenance et d'utilisation ainsi que d'une fiabilité à long terme. La pompe UltraFlow est une pompe parfaitement fiable : elle tourne deux fois mieux et offre des performances supérieures. Exceptionnellement silencieuse, à amorçage rapide et polyvalente, cette pompe est conçue pour dépasser toutes vos attentes. LES PLUS Le couvercle de verrouillage unique > est facile à ôter et à replacer d'un simple quart de tour Panier de préfiltrage de très grande dimension facilitant la maintenance et espaçant les intervalles de nettoyage Corps à paroi épaisse pour un fonctionnement silencieux Pompe hautes performances Garantit une efficacité optimale et réduit l'entretien au minimum absolu. Arbre moteur en acier inoxydable spécial résistant à la corrosion. Moteurs Pentair monophasés, dotés d'une protection thermique. Bride de fixation en acier inoxydable facilitant le retrait de l'extrémité motrice. Orifices 2'' pour un amorçage rapide et un flux plus efficace. Trois ans de garantie limitée, sauf pour les pièces d'usure. Caractéristiques techniques Modèles Puissance (kW) Puissance (CV) Débit (m3/h) Tension (volt) P-UFL-071 0,55 Mono 3/4 11 220-240V P-UFL-073 0,55 Tri 3/4 11 380-420V P-UFL-101 0,75 Mono 1 16 220-240V P-UFL-103 0,75 Tri 1 16 380-420V P-UFL-151 1,10 Mono 1,5 22 220-240V P-UFL-153 1,10 Tri 1,5 22 380-420V P-UFL-201 1,50 Mono 2 27 220-240V P-UFL-203 1,50 Tri 2 27 380-420V P-UFL-301 2,20 Mono 3 30 220-240V P-UFL-303 2,20 Tri 3 30 380-420V Dimensions Modèles Cote A P-UFL-071 530 P-UFL-073 530 P-UFL-101 530 P-UFL-103 530 P-UFL-151 550 P-UFL-153 550 P-UFL-201 550 P-UFL-203 550 P-UFL-301 580 P-UFL-303 580 Télécharger la notice d'installation
  • Aqualux Pompe Filtration Piscine - Modèle 1/2 - Débit Max 9.5 m³/h - avec Préfiltre Intégré - Couvercle Quick Lock sans Vis - EDG 100518 (à Utiliser avec Un Filtre à Sable ou à Cartouche)
    ★ Idéale pour les piscines hors sol en complément d'un filtre ★ Avec pré filtre anti blocage et couvercle transparent - 【 Couvercle quart de tour quick lock 】 ★ Produit d'origine des platines de filtration EDG ★ Prête à brancher avec prise moulée 230V sur câble 1.5m ★ Edenéa une équipe disponible qui répond à vos questions en moins de 24 H !
  • Pompe de filtration piscine pentair sta-rite 1.50 cv triphasée

Auto-amorçante ou non

Ce critère est important si la pompe se situe au dessus du niveau du plan d’eau.

Il faut une pompe auto-amorçante quand le local technique est situé au dessus du niveau de l’eau. C’est le cas de la plupart des piscines enterrées.

Si elle située plus bas que le niveau d’eau dans la piscine, l’eau y pénètre automatiquement sous l’effet de la gravité. Dans ce cas, avoir une pompe classique ou gravitaire est suffisante. C’est le cas de la plupart des piscines hors sol. C’est aussi vrai pour les piscines creusées avec un local technique encore plus bas que la piscine (dans un garage sous la maison par exemple).

Adaptée à la capacité du filtre et à votre désinfectant

Au delà du débit souhaité, il faut que le couple pompe / filtre soit en accord. La capacité du filtre est généralement indiquée dans sa fiche technique.

Un filtre trop petit ne fonctionnera pas correctement si la pompe est plus puissante que lui. L’eau passera trop vite et sera mal filtrée. Ou bien c’est le manomètre qui se dans le rouge un peu trop souvent (trop de pression).

Voir ici un article détaillé sur la vitesse de filtration de l’eau de piscine.

Il faut aussi vérifier qu’elle est compatible avec votre désinfectant (traitement au sel par exemple).

En cas de remplacement, privilégier une pompe de même modèle / débit

Si vous étiez satisfait de la pompe que vous devez remplacer, choisissez le même modèle. Cela permettra un changement rapide sans modification de l’installation.

Voir ici un article détaillé sur le choix d’une nouvelle pompe de piscine.


Quelle Pompe de Piscine Choisir (Conclusion)

Il existe une poignée de fabricants leaders sur ce marché : Hayward, Sta-Rite, Pentair, GA (liste non exhaustive). Les moteurs sont quasiment toujours identiques : Hanning, Leroy Somer.

La majorité des grandes marques proposent des modèles éprouvés. Il y a peu d’innovation sur ce terrain.

La distinction s’opère désormais sur les niveaux de consommation électrique, sans cesse à la baisse (pompe à double vitesse ou à vitesse variable).

Voici quelques indications de tarifs sur des pompes Sta Rite.

  • Sta-Rite Pompe Pentair Sta-Rite 5P2R 1.5 cv monophasée - 18 m3/h (5P2RF1)
    La pompe de filtration Pentair StaRite 5P2RF1 est l'une des plus populaire et réputée du marché. Associant fiabilité, performances et matériaux résistants dans le temps, elle s'impose comme un modèle incontournable.Puissance : 1,5 cv / Débit : 18 m3/hFonctionnement silencieuxRendement hydraulique élevéMatériaux robustes et résistants dans le temps2 raccords union 50 mm fournisModèle pour eaux douce (incompatible eau salée)Note : la pompe 5P2RF1 est désormais automatiquement remplacée par le modèle S5P2RF1 (compatible eau salée 4g/L, avec inox de qualité supérieure).
  • Sta rite Pompe de Filtration Piscine s5p2rc-1 0.50cv (0.37kw) Mono débit 8.5m3/h Compatible avec électrolyseur
    Pompe de filtration piscine Sta-rite S5P2RC-1 0.50CV (0.37kW) Monophasée débit 8.5m3/h Pompe Auto-amorçante, en thermoplastique renforcé de fibre de verre à haute pression Compatible piscines eau douce et salée (électrolyseur de sel jusqu'à 4g/L)
  • Pompe de filtration piscine sta-rite s5p2rc-1 0.50cv (0.37kw) mono débit 8.5m3/h compatible avec électrolyseur


Sur du prêt à plonger, faites confiance à votre pisciniste. Comme il est sérieux et suffisamment expert, il vous proposera un modèle adapté à votre piscine.

Si vous êtes en pleine auto-construction et que vous n’y connaissez pas grand chose, rendez-vous dans des magasins physiques spécialisés piscine, plutôt que d’acheter ou vous informer uniquement sur internet. Vous pourrez vous renseigner, discuter et expliquer votre projet piscine.

Sinon, contactez les boutiques en ligne qui vous intéressent par téléphone pour expliquer votre besoin et acheter un modèle qui correspond bien à votre projet.

Les conseils et l’expertise d’un professionnel vous feront toujours économiser du temps et de l’argent.
